文章出處：知識中心 網責任編輯： 洛陽軸承 閱讀量： 發表時間：2021-02-04 16:28:57
鋼球的壽命可靠性直接影響軸承的使用壽命，保證產品批量的質量一致性是決定鋼球能否應用于高端軸承（如航空航天、高鐵、高端汽車輪轂等重要部位）的關鍵。

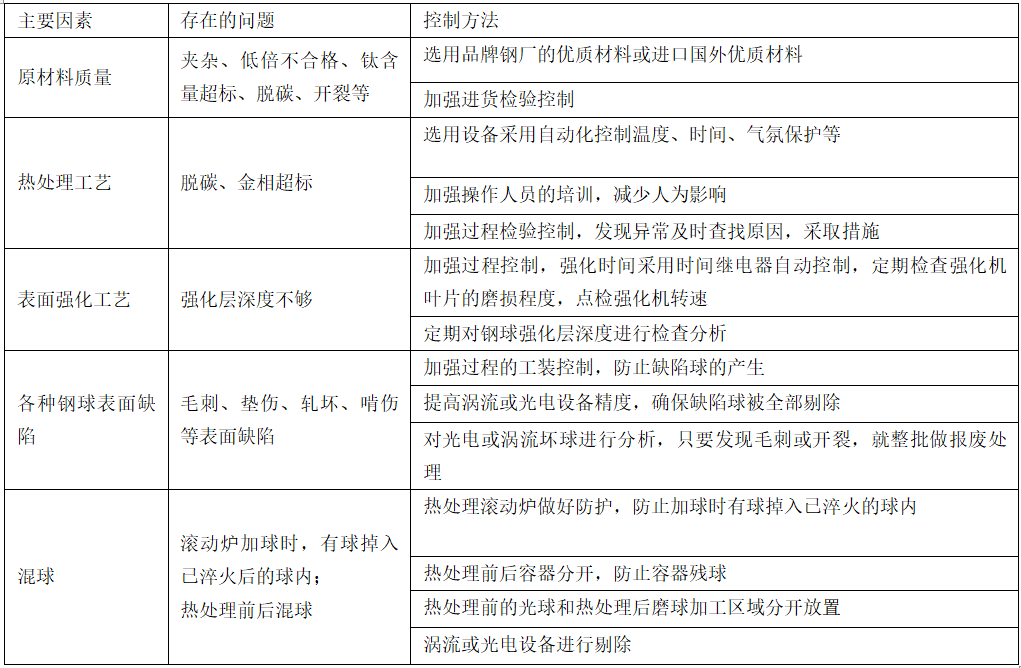

1 影響鋼球壽命可靠性的主要因素和控制方法
2 鋼球產生軟點缺陷的分析
影響軸承鋼球壽命可靠性因素除上面介紹的主要因素外，還有一種難以檢測發現卻直接影響鋼球壽命因素——鋼球軟點，是鋼球的一種缺陷，是指鋼球表面存在的一個點或幾個點硬度值低于61HRC而高于原材料硬度，一般在30~60HRC之間。

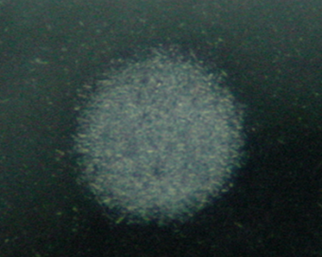

由于硬度低的點會在后工序加工過程中出現擦痕，一般表現為一個或多個白點，白點內呈現出無方向性的擦痕，軟點可通過渦流選別選出，但由于軟點的硬度大小不一，完全依靠渦流也很難剔除干凈，光電揀球機對軟點得剔除效果更差。軟點具體形狀見下圖。

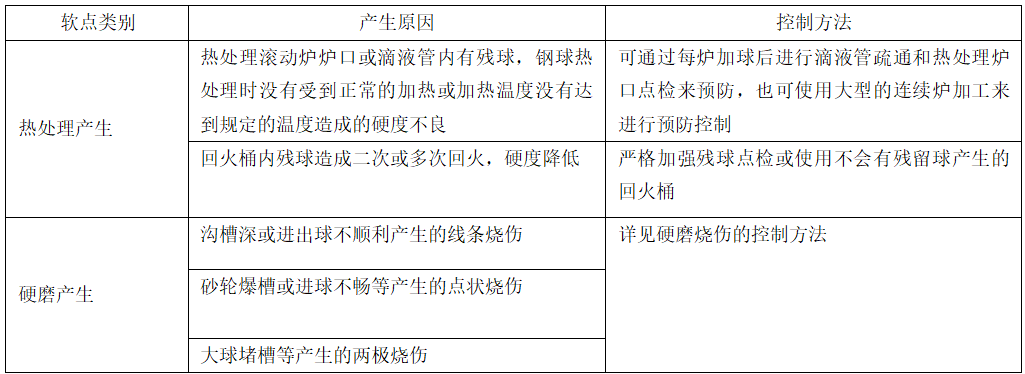

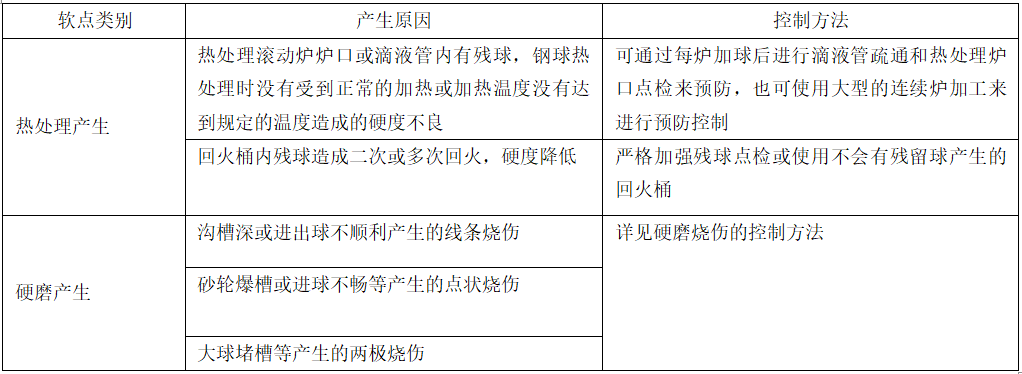

軟點缺陷產生的原因及控制方法
3 鋼球硬磨燒傷產生的原因和控制方法
燒傷球是硬磨加工最容易產生的，可能導致鋼球出現軟點缺陷，對鋼球壽命可靠性影響最大。硬磨產生的燒傷人工酸洗揀球可靠度低，光電揀球設備和最先進的渦流探傷也扔存在漏揀的現象。

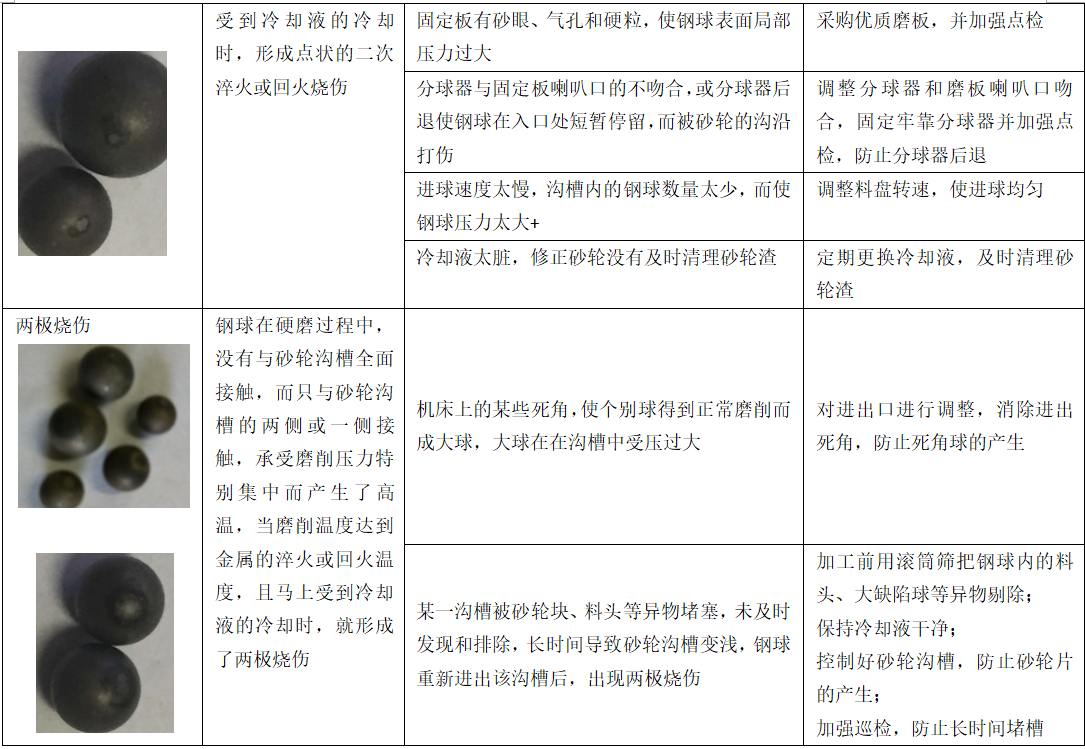

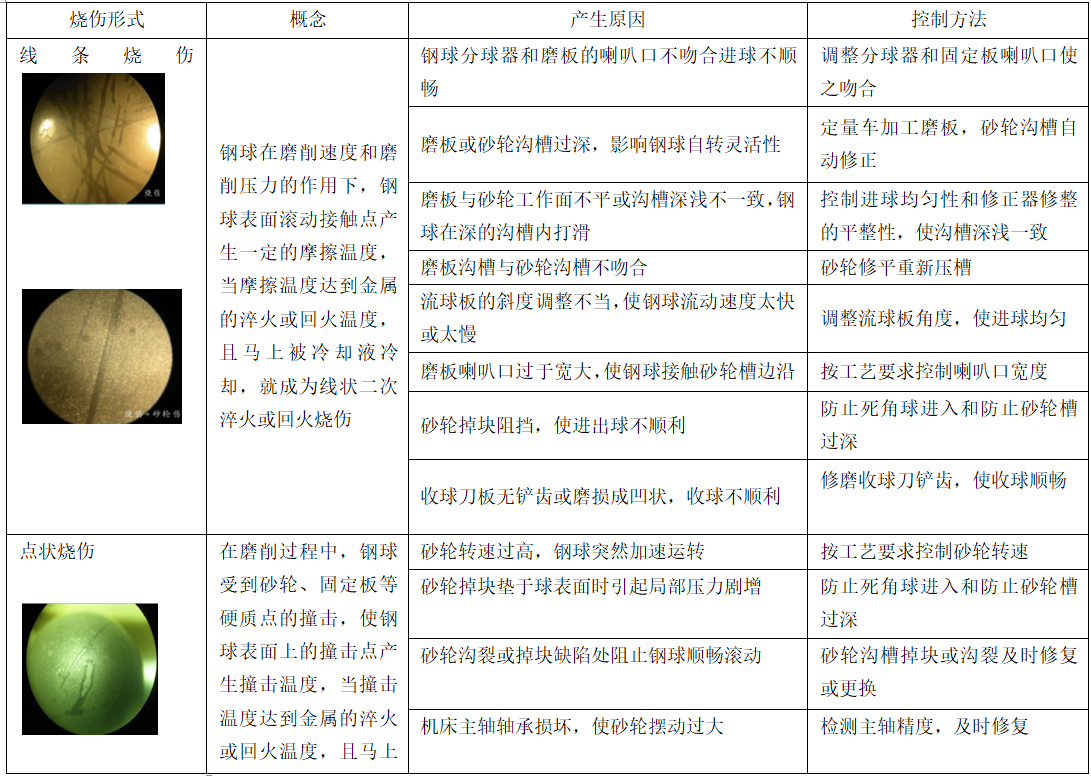

鋼球磨削產生燒傷的原因及控制方法
隨著國內自動化檢測設備的發展，光電外觀、機器視覺系統設備的升級以及渦流探傷檢測的應用，人工檢驗的影響因素逐漸減小，但是鋼球加工的批量一致性、可靠性仍待進一步的提升。
（來源：軸承雜志社）
軸研所公眾號 軸承雜志社公眾號
Copyright ? 2019 洛陽軸承研究所有限公司, All Rights Reserved 備案號：豫ICP備18028303號-3
豫公網安備 41030502000528號
營銷熱線
0379-64367521
0379-64880626
13693806700
0379-64886322
0379-64881181
當前位置：
返回
